WEINIG OptiCut S 90 SPEED
Dinamika és gyorsaság a gyártási folyamatban
A csúcsmodell, az OptiCut S 90 Speed erőssége a meggyőző teljesítmény és a rendkívüli gyártási sebesség. A hangsúly a maximális fakihozatalra helyeződik a teljes értékű optimalizálás révén. A tolómű gyors visszahúzása és pozicionálása, valamint a fűrész vágási sebessége együttesen olyan teljesítményt eredményez, amely korábban csak átmenő fűrészekkel volt lehetséges. És természetesen mindezt a tolóműves fűrész minden előnyével: rugalmas, precíz, kíméletes a munkadarabhoz.
A WEINIG OPTICUT S 90 SPEED ELŐNYEI
- Meggyőző teljesítmény szédületes sebességgel.
- Lehajtható tolólapos tolómű lézeres fotocellával, alapfelszereltségként.
- Számos lehetőség a fűrészaggregátnak az adott keresztmetszethez való igazítására.
- Nagyfokú rugalmasság az egyedi tételeknél is.
- Csökkentett egységköltségek az egyszemélyes üzemeltetésnek köszönhetően.
- Maximális munkbiztonság.
TOVÁBBI JELLEMZŐK
- Maximális értékteremtés
A WEINIG automatizált daraboló sorai nagy teljesítményt nyújtanak magas szintű biztonság mellett. A darabolás az egyik legfontosabb folyamat a tömörfa-feldolgozásban, mivel itt dől el, hogy a rendelkezésre álló faanyagból mekkora kihozatal érhető el. Ön az optimalizáló daraboló fűrészeink intelligens szoftverével mindig a maximális kihozatalt kapja az anyagból. A kezelő csak a hibákat és/vagy az eltérő minőségű területeket jelöli meg, a gép a többit magától elvégzi: pontosan, gyorsan, minimális hulladékkal. - Már az alapfelszereltségben is teljes értékű optimalizálás
Az OptiCut rugalmasan alkalmazkodik az Ön üzemének jövőbeli fejlődéséhez, hiszen számos opcionális kiegészítő utólag is felszerelhető. Így például minden „automatikus hosszméréssel” és „fahiba-felismeréssel” ellátott OptiCut egy teljes értékű optimalizáló daraboló fűrész. A hasznos kiegészítők közé tartoznak a munkadarabok egyértelmű azonosítására szolgáló nyomtatók és/vagy a gép be- és kimeneti részének gépesítési megoldásai, valamint a kiegészítő rakodási segítség az OptiCut Stacker automatikus rakásoló használatával. - Teljesítménynövelés egyszemélyes üzemeltetésnél
Optimalizáló daraboló fűrészeink könnyen automatizálhatók, így Ön a munkatársaira összetettebb feladatokat bízhat. A teljesítményt óriási mértékben növelik az olyan gépesítési megoldások, mint például a tárazó felületként is szolgáló keresztirányú behordók, amelyekkel a munkadarabok automatikusan adagolhatók. - Jövőorientált és rugalmas
Igazítsa az OptiCut-ot egyénileg az Ön igényeihez. Az egyszerű sorozatgyártó géptől a teljesen automatikus daraboló gyártósorig kínáljuk Önnek a személyre szabott perifériát moduláris rendszerben. Állítsa elő a legjobb vágási eredményt megbízhatóan magas napi teljesítménnyel, minimális személyi ráfordítással. - Megtekinthető az ExpoCenterben
Tapasztalja meg a vágási megoldások egyedülálló választékát élőben az illertisseni ExpoCenterben, ahol szakembereink örömmel bemutatják Önnek gépeinket. Ennek során a (leendő) gépére vonatkozó képzésben is részesülhet, vagy ott a helyszínen le is tesztelheti a saját alapanyagain, milyen a tökéletes vágás.
VÁLASZTHATÓ OPCIÓK

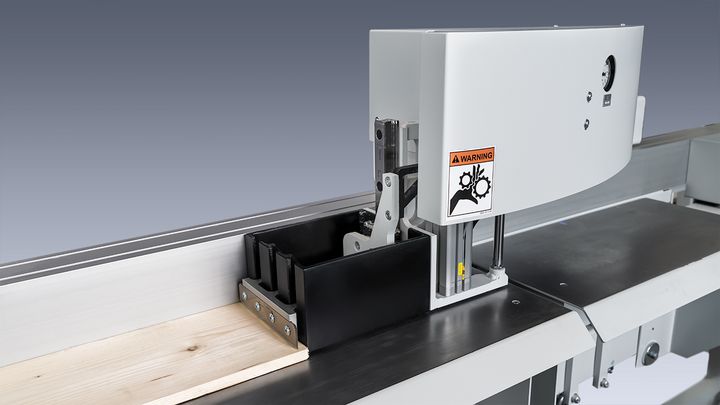

Befogóval felszerelt tolómű
Az OptiCut S 90 Speed tolóműve befogóval szerelhető fel, amivel a tolólaphoz szorítható a munkadarab. Így a tolómű nagyobb sebességű mozgás után is gyorsan meg tud állni anélkül, hogy tovább csúszna a munkadarab. Ez lehetővé teszi az előre- és visszahúzási sebesség maximálisra növelését, így tovább növelhető a termelékenység.

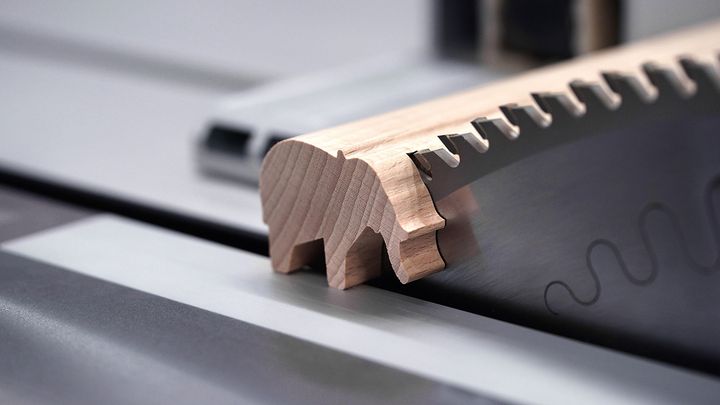

Bővítés az Exact modellre
Ez a bővítési opció a két modelltípust – a Speed és az Exact modellt – egy gépben egyesíti. Ez a kombináció lehetővé teszi a nagy sebesség és a maximális pontosság elérését egyetlen gépben. Az érintőképernyőn egyszerűen át lehet váltani a „Speed” és az „Exact” üzemmódok között.

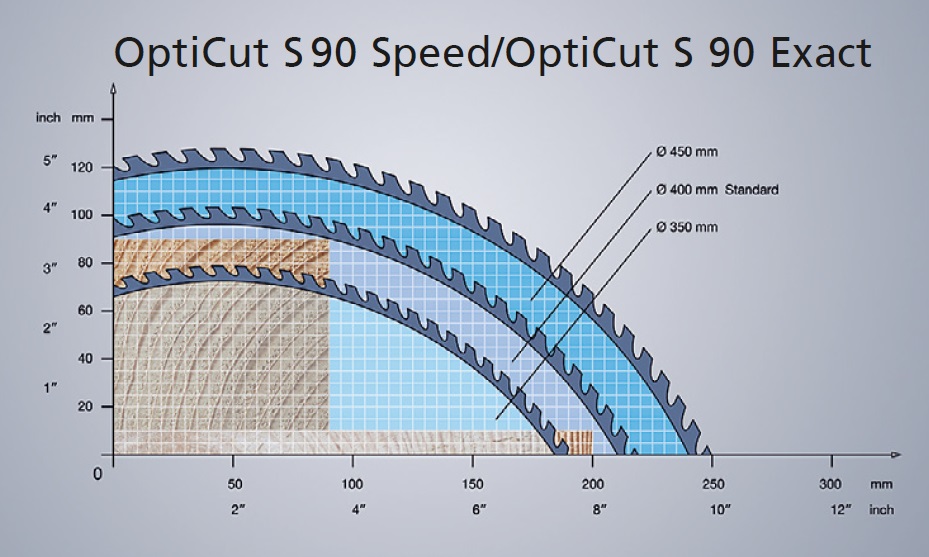

Átalakítható fűrészaggregát
Az S 90 Speed fűrészaggregátja számos keresztmetszethez méretezhető. Ø350 mm és Ø500 mm közötti fűrészlapátmérők szerelhetők be, amelyek így nagy keresztmetszeti tartományt fednek le. Egyszerűen válassza ki az Ön által kívánt keresztmetszetnek megfelelő aggregátot.
Fűrészlap átmérő Ø 350 mm
Szélesség min./max. 20 – 170 mm
Vastagság min./max. 10 – 60 mm
Fűrészlap átmérő Ø 400 mm (standard)
Szélesség min./max. 20 – 200 mm
Vastagság min./max. 10 – 90 mm
Fűrészlap átmérő Ø 450 mm
Szélesség min./max. 20 – 235 mm
Dicken/Stärken min./max. 10 – 110 mm
Fűrészlap átmérő Ø 500 mm
Szélesség min./max. 20 – 360 mm
Vastagság min./max. 10 – 100 mm
vagy
Szélesség min./max. 20 – 300 mm
Vastagság min./max. 10 – 120 mm
Superdrill fúró- és maróegység
Kifejezetten átmenő és zsákfuratokhoz, valamint keresztirányú és hosszirányú maráshoz.
Az OptiCut S 90 a Superdrill fúró- és maróaggregáttal való kombinálhatósága miatt is kiemelkedő. Elsősorban a csomagolóiparban, a faiparban és – a nagy, akár +/- 0,1 mm-es pontosságának köszönhetően – egyre gyakrabban a műanyagiparban is használják.
A gépben a fúró- és maróegység a fűrészegység előtt helyezkedik el. Az egység pozicionálása szervovezérléssel történik a munkadarab szélességében (Y-tengely) és magasságában (Z-tengely). A munkadarab hosszanti irányában (X-tengely) a szállítás a tolómű segítségével történik. Opcionálisan egy további tengelyt is hozzá lehet adni a munkadarab hossztengelyében történő megmunkáláshoz. A megmunkáláshoz a munkadarabot két, oldalirányban elhelyezett nyomószerkezet rögzíti.
A megmunkálás minőségének további javítása érdekében HSK 63 F típusú szorítótokmányt szerelünk be. Ez lehetővé teszi a szerszámok gyors és pontos megfogását, ami minimális beállítási időt eredményez, és biztosítja a szerszámok tökéletes rögzítését.
Az egység automatikus szerszámváltóval is felszerelhető. Ez az opció lehetővé teszi a munkadarabok időtakarékos megmunkálását akár 3 különböző szerszámmal is, és nagy rugalmasságot biztosít a megmunkálási lépések megváltoztatása terén.
ALAPFELSZERELTSÉG
- Fűrészmotor teljesítménye: 7,5 kW
- Tolómű motor teljesítménye: 5.1 kW
- Fűrészlap átmérő: 400 mm, 30mm-es furattal
- Munkadarab maximális tömege: 150kg
- Munkaasztal magassága: 1000 mm
- Leszorító védőburkolat rövidített mozgatása
- Megvezetés felé lejtett asztal 10°-os lejtéssel
- Tolómű lehajtható tolólappal
- A tolómű előtoló sebessége: max 240m/perc
- A tolómű visszahúzó sebessége: max 240m/perc
- Oldalsó terelőlap
- Lézeres fotocella a tolóműben
- Teljesítményigény: kb. 14-18kW
- Tömeg: kb. 1650 kg
- Levegőigény: kb. 250 Nl/perc
- Üzemi nyomás: min. 6-8 bar
- Elszívási sebesség: kb. 30 m/s
- Elszívási térfogat: kb. 1300 m3/h
- Elszívási átmérő: 125 mm
- Asztal a kimeneti oldalon: 2.9m
- Zajszint üresjáratban: kb 85db
- OptiCom vezérlés 10,1″
