WEINIG OptiCut S 90 xl
A nagy méretek specialistája
Az OptiCut S 90 XL őssége a kifejezetten nagy keresztmetszetű munkadarabok vágása. Legfeljebb 150 kg tömegű és 280 x 180 mm vagy 420 x 40 mm keresztmetszetű munkadarabok vagy munkadarab-kötegek munkálhatók meg rajta. Még nagy keresztmetszetek esetén is garantált a nagy vágási teljesítmény és a precíziós hosszpontosság. Természetesen az OptiCut S 90 XL-hez is rendelkezésre állnak megfelelő kiegészítők. A robusztus gépesítési és válogatási megoldások megkönnyítik a nehéz munkadarabok kezelését.
A WEINIG OPTICUT S 90 XL ELŐNYEI
- Kifejezetten deszkakötegekhez és nagy méretekhez
- Teljesítménycsomagokkal felszerelhető
- Nagy teljesítményű 13,5 kW-os fűrészmotor alapfelszereltségként
- Nagyfokú rugalmasság az egyedi tételeknél
- Csökkentett egységköltségek az egyszemélyes üzemeltetésnek köszönhetően
- Maximális munkahelyi biztonság
TOVÁBBI JELLEMZŐK
- Maximális értékteremtés
- Már az alapfelszereltségben is teljes értékű optimalizálás
- Teljesítménynövelés egyszemélyes üzemeltetésnél
- Jövőorientált és rugalmas
- Élő látogatás az ExpoCenterben
VÁLASZTHATÓ OPCIÓK

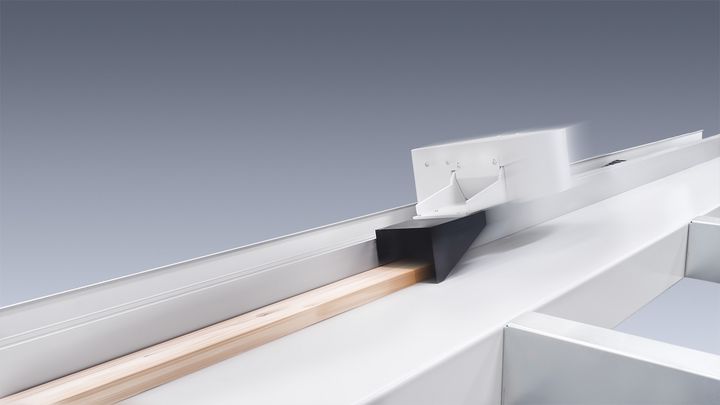

Bővítés a Speed modellre
Az optimalizáló daraboló fűrész teljesítményét jelentősen befolyásolja a tolómű sebessége. Nemcsak az a fontos, hogy milyen sebességgel tolja be az anyagot a gépbe, hanem az is, hogy milyen sebességgel mozog vissza a csúszka a kiindulási helyzetbe. A Speed változatban akár 240 m/perc visszatérési sebesség is elérhető.

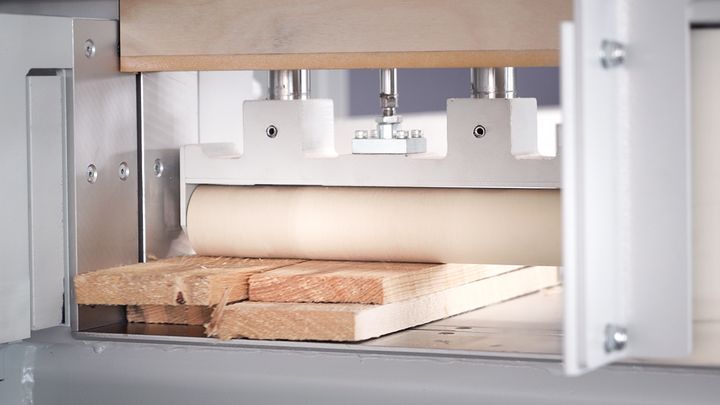

Pneumatikusan vezérelt széles felső nyomógörgő
A pneumatikusan vezérelt felső görgőt kifejezetten a deszkakötegek megbízható leszorítására terveztük. Különösen ajánlott a lambériák vagy hasonló, csavarodásra hajlamos munkadarabok esetében.
Felhajtható oldalsó nyomógörgő nagy keresztmetszetekhez
A felhajtható oldalsó nyomógörgő különösen a vágás utáni kitolóasztallal ellátott konfigurációhoz készült. A görgő a munkadarabot a kimenetnél a megvezetőhöz szorítja, és automatikusan felcsapódik, amikor a kitoló a munkadarabokat rátolja az asztalra. Ezzel a görgővel a legnagyobb pontossággal dolgozhat még a munkadarab végére eső utolsó vágásoknál is.
Superdrill fúró- és maróegység
Kifejezetten átmenő és zsákfuratokhoz, valamint keresztirányú és hosszirányú maráshoz.
Az OptiCut S 90 a Superdrill fúró- és maróaggregáttal való kombinálhatósága miatt is kiemelkedő. Elsősorban a csomagolóiparban, a faiparban és – a nagy, akár +/- 0,1 mm-es pontosságának köszönhetően – egyre gyakrabban a műanyagiparban is használják.
A gépben a fúró- és maróegység a fűrészegység előtt helyezkedik el. Az egység pozicionálása szervovezérléssel történik a munkadarab szélességében (Y-tengely) és magasságában (Z-tengely). A munkadarab hosszanti irányában (X-tengely) a szállítás a tolómű segítségével történik. Opcionálisan egy további tengelyt is hozzá lehet adni a munkadarab hossztengelyében történő megmunkáláshoz. A megmunkáláshoz a munkadarabot két, oldalirányban elhelyezett nyomószerkezet rögzíti.
A megmunkálás minőségének további javítása érdekében HSK 63 F típusú szorítótokmányt szerelünk be. Ez lehetővé teszi a szerszámok gyors és pontos megfogását, ami minimális beállítási időt eredményez, és biztosítja a szerszámok tökéletes rögzítését.
Az egység automatikus szerszámváltóval is felszerelhető. Ez az opció lehetővé teszi a munkadarabok időtakarékos megmunkálását akár 3 különböző szerszámmal is, és nagy rugalmasságot biztosít a megmunkálási lépések megváltoztatása terén.
ALAPFELSZERELTSÉG
- Fűrészmotor teljesítménye: 13,5 kW
- Tolómű motor teljesítménye: 5.1 kW
- Fűrészlap átmérő: 630 mm, 30mm-es furattal
- Keresztvágás mérettartomány :
szélesség min/max: 20 mm / 420 mm
magasság min/max. 10 mm / 180 mm - Munkadarab maximális tömege: 150kg
- Munkaasztal magassága: 1000 mm
- Tolómű fix tolólappal
- A tolómű előtoló sebessége: max 60 m/perc
- A tolómű visszahúzó sebessége: max 60 m/perc
- Tömeg: kb. 1650 kg
- Oldalsó terelőlap
- Teljesítményigény: kb. 14-18kW
- Levegőigény: kb. 250 Nl/perc
- Üzemi nyomás: min. 6-8 bar
- Elszívási sebesség: kb. 30 m/s
- Elszívási térfogat: kb. 1800 m3/h
- Elszívási átmérő: 80mm / 125 mm
- Zajszint üresjáratban: kb 85db
- Asztal a kimeneti oldalon: 2.9m
- Leszorító védőburkolat rövidített mozgatása
- Megvezetés felé lejtett asztal 10°-os lejtéssel
- Lézeres fotocella a tolóműben
- OptiCom vezérlés 10,1″
VÁLASZTHATÓ OPCIÓK
- Erősebb motor a tolóműhöz
- Fűrészlap átmérő: 650mm, 30mm-es furattal
- Keresztvágás mérettartomány :
magasság min/max. 10 mm / 200 mm - Bővítés Speed verzióra
- Asztal 2,7 m / 4,5 m / 6,3 m
- Keresztadagoló 3 / 5 / 7 soros, láncos keresztadagoló
- Sima bemeneti asztal kényes anyagokhoz, rozsdamentes kivitelben is

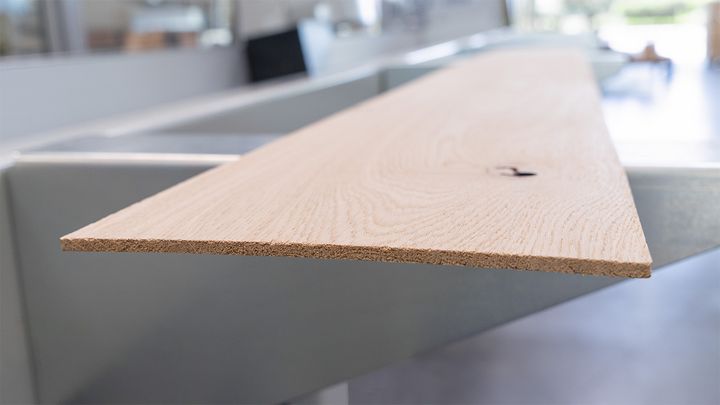

- Vékony deszkák feldolgozását segítő csomag
- Váltakozó működtetés kilincssorral vagy anélkül
- Kötegek igazítását segítő ütközőlap
- Kiegészítő indítógomb
- Tolómű lehajtható tolólappal
- A tolómű előtoló sebessége: max 120 m/perc
- A tolómű visszahúzó sebessége: max 240 m/perc
- Választható adagolási irány
- Lézeres fotocella a bemeneti oldalon
- Hibakiejtés és optimalizálás
- Automata szélességmérő, automata vastagságmérő
- Nyomógörgők, nyomópapucsok
- Címkenyomtató, tintasugaras nyomtató, patronos nyomtató
- Hibakiejtés és optimalizálás
- Servo Sägehub
- Kimeneti kijelző 18,5″
- Kereszttoló a munkadarabok kitolásához
- Munkadarabok szortírozása és lebillentése
- Csapóajtó, kürtő, szállítószalag a fahulladéknak
- Led világítás a védőburkolaton
- OptiCom vezérlés 15,6″/18,5″
