WEINIG OptiCut S 90
Az univerzális belépő szintű modell
Az OptiCut S 90 tolóműves darabolófűrész erőssége az univerzális alkalmazhatósága. Az OptiCut S 90 fűrészgépen lehetőség van kötegek, profilok, deszkák vagy akár rudak egyedi vágására és sorozatgyártására egyaránt, méghozzá úgy, hogy szinte semmit nem kell állítani hozzá a gépen. Ezt a belépő szintű modellt 100 kg-ig terjedő munkadarabsúly esetén ±0,5 mm-es pozicionálási pontosság jellemzi. A kötegben történő vágás a teljesítmény megsokszorozódásához vezet. Együtt megtaláljuk a legjobb megoldást az Ön gyártási igényeihez. Az OptiCut S 90 utólagosan felszerelhető opciók széles választékát kínálja (pl. optimalizálás, válogatás vagy munkadarabjelölés).
A WEINIG OPTICUT S 90 ELŐNYEI
- Univerzális alkalmazhatóság
- Számos műszaki bővítési lehetőség
- Nagyfokú rugalmasság az egyedi tételnél
- Csökkentett egységköltségek az egyszemélyes üzemeltetésnek köszönhetően
- Maximális munkahelyi biztonság
TOVÁBBI JELLEMZŐK
- Maximális értékteremtés
A WEINIG fűrészmegoldásai olyan automatizált daraboló sorok, amelyek nagy teljesítményt magas szintű biztonság mellett. A darabolás az egyik legfontosabb folyamat a tömörfa-feldolgozásban, mivel itt dől el, hogy a rendelkezésre álló faanyagból mekkora kihozatal érhető el. Ön az optimalizáló daraboló fűrészeink intelligens szoftverével mindig a maximális kihozatalt kapja az anyagból. A kezelő csak a hibákat és/vagy az eltérő minőségű területeket jelöli meg, a gép a többit magától elvégzi: pontosan, gyorsan, minimális hulladékkal. - Már az alapfelszereltségben is teljes értékű optimalizálás
Az OptiCut rugalmasan alkalmazkodik az Ön üzemének jövőbeli fejlődéséhez, hiszen számos opcionális kiegészítő utólag is felszerelhető. Így például minden „automatikus hosszméréssel” és „fahiba-felismeréssel” ellátott OptiCut egy teljes értékű optimalizáló daraboló fűrész. A hasznos kiegészítők közé tartoznak a munkadarabok egyértelmű azonosítására szolgáló nyomtatók és/vagy a gép be- és kimeneti részének gépesítési megoldásai, valamint a kiegészítő rakodási segítség az OptiCut Stacker automatikus rakásoló használatával. - Teljesítménynövelés egyszemélyes üzemeltetésnél
Optimalizáló daraboló fűrészeink könnyen automatizálhatók, így Ön a munkatársaira összetettebb feladatokat bízhat. A teljesítményt óriási mértékben növelik az olyan gépesítési megoldások, mint például a tárazó felületként is szolgáló keresztirányú behordók, amelyekkel a munkadarabok automatikusan adagolhatók. - Jövőorientált és rugalmas
Igazítsa az OptiCut-ot egyénileg az Ön igényeihez. Az egyszerű sorozatgyártó géptől a teljesen automatikus daraboló gyártósorig kínáljuk Önnek a személyre szabott perifériát moduláris rendszerben. Állítsa elő a legjobb vágási eredményt megbízhatóan magas napi teljesítménnyel, minimális személyi ráfordítással. - Megtekinthető az ExpoCenterben
Tapasztalja meg a vágási megoldások egyedülálló választékát élőben az illertisseni ExpoCenterben, ahol szakembereink örömmel bemutatják Önnek gépeinket. Ennek során a (leendő) gépére vonatkozó képzésben is részesülhet, vagy ott a helyszínen le is tesztelheti a saját alapanyagain, milyen a tökéletes vágás.
VÁLASZTHATÓ OPCIÓK

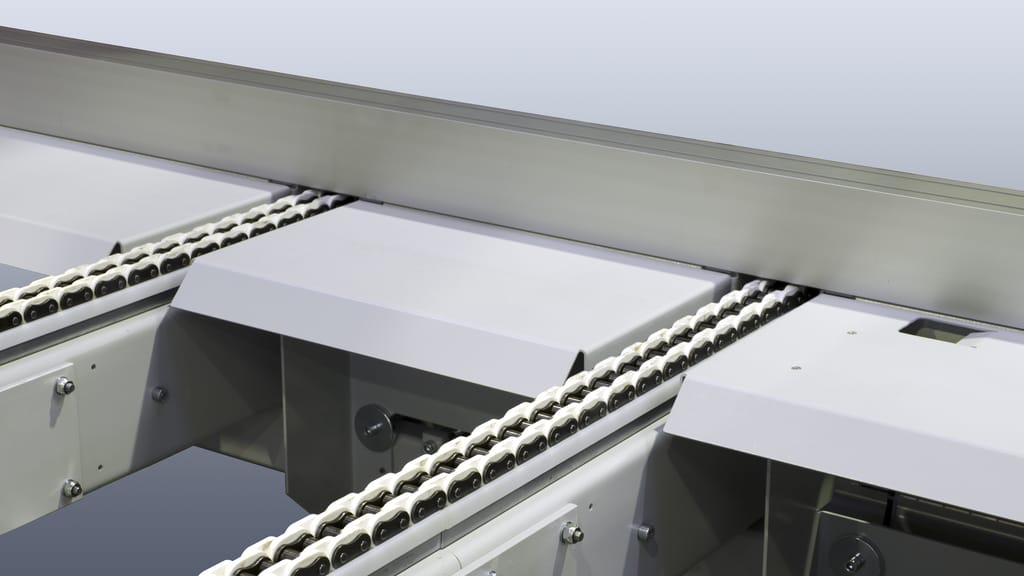

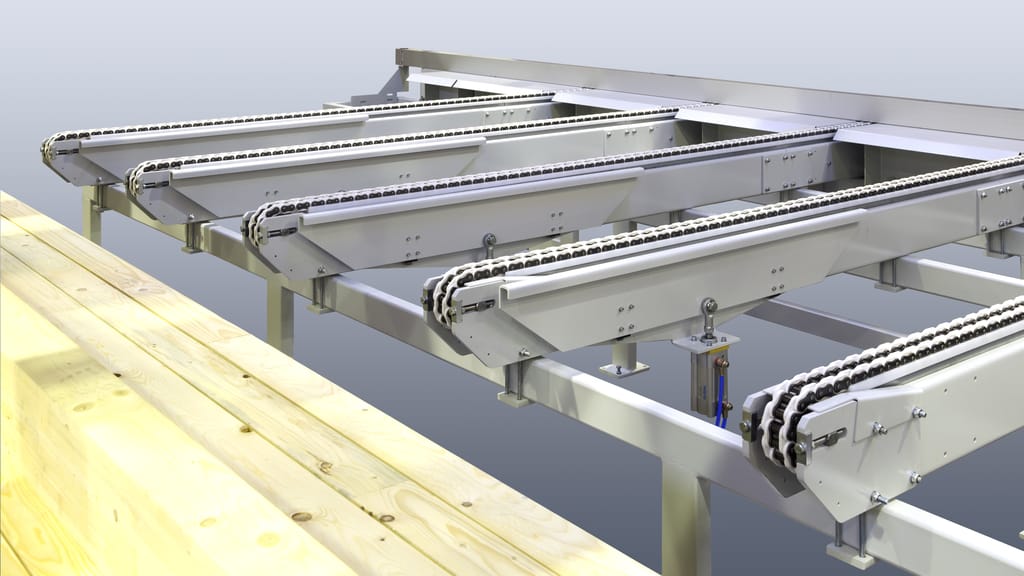

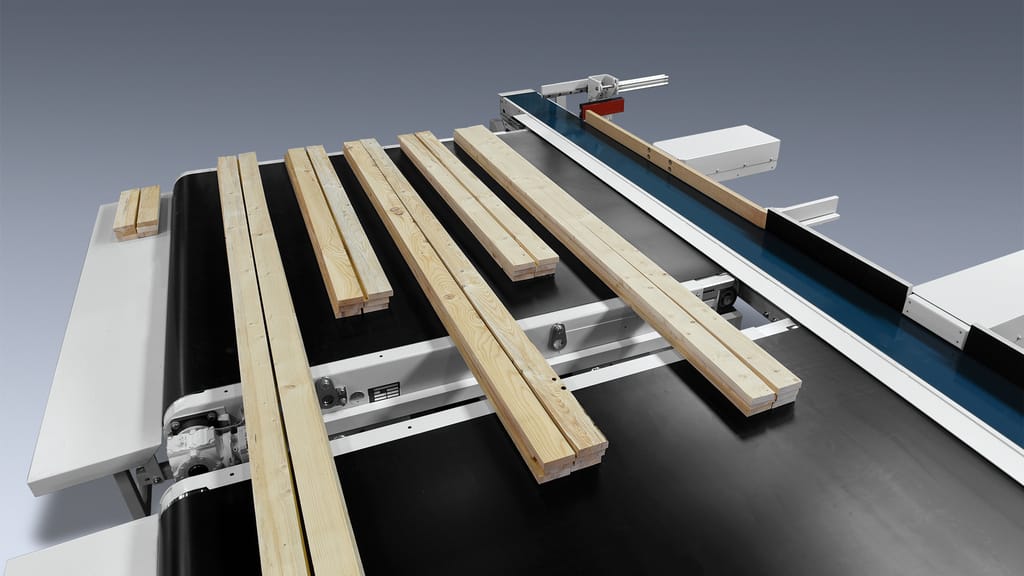

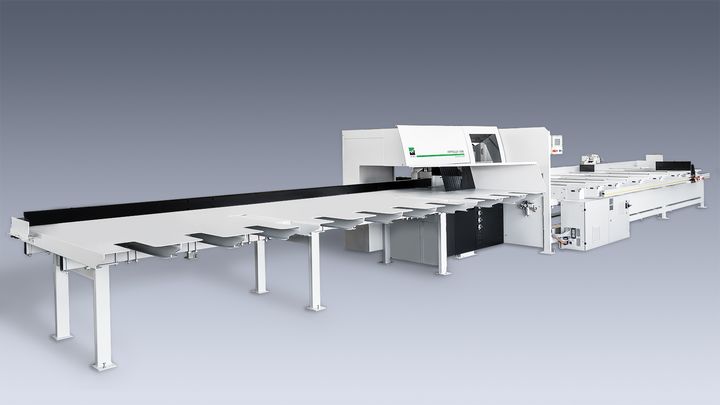

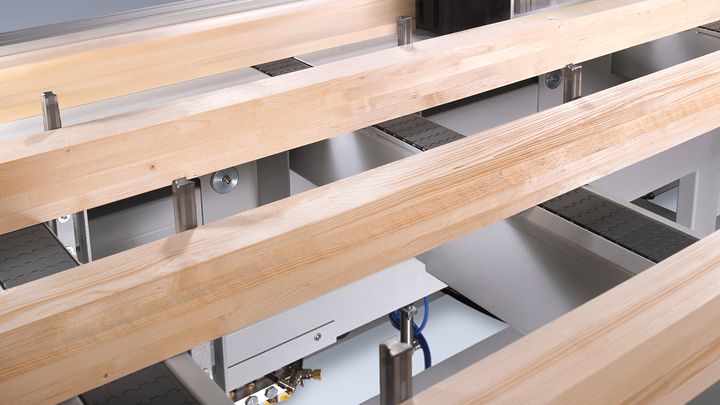

Keresztirányú behordás a bemenetnél
A terelősorral ellátott keresztirányú szállítószalag nemcsak az adagolást automatizálja, hanem a teljesítményt is növeli. Megteremti a szükséges szabad helyet, ahol további munkák végezhetők el, miközben a fűrész folyamatosan feldolgozza betárazott anyagokat. A láncok intelligens vezérlésűek a maximális tárazókapacitás elérése érdekében.

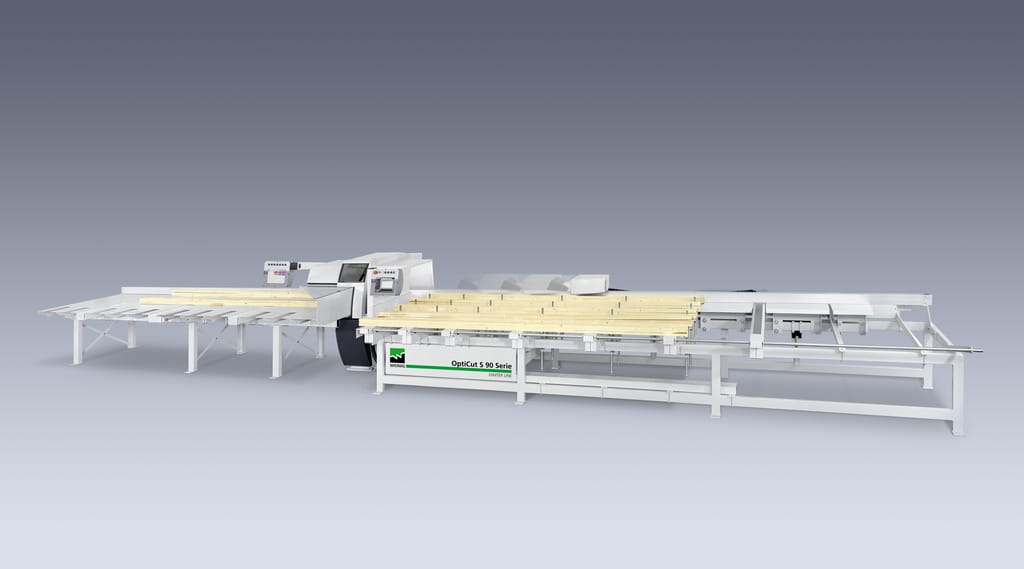

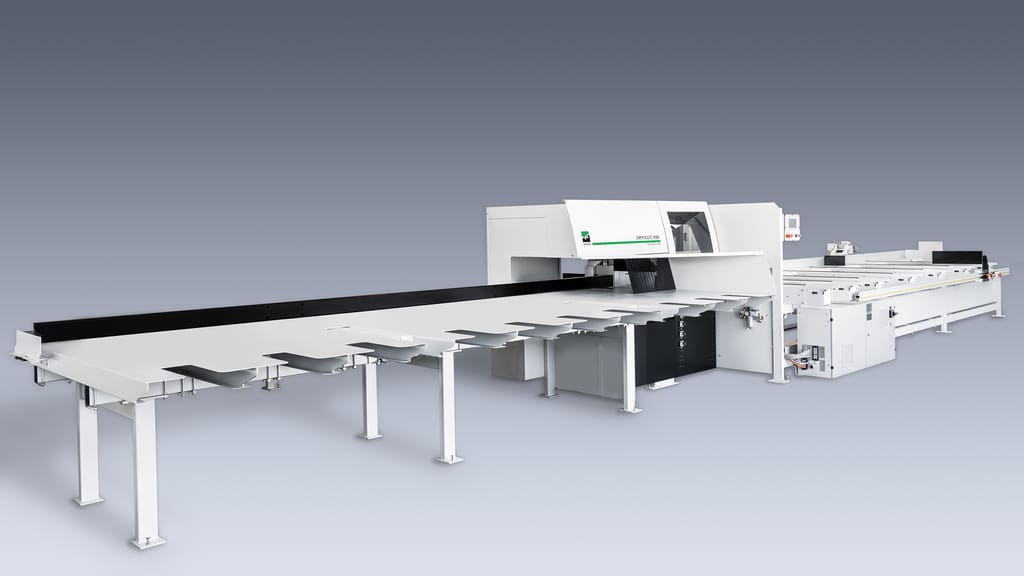

Kitolóasztal a kimenetnél
Előnyök az egyszemélyes üzemeltetésnél.
Az elszedésnél az egyszerű asztal mellett felszerelhető egy további keresztkitoló asztal is. Ez a megoldás óriási előnyöket biztosít az egyszemélyes üzemeltetésnél. A levágott darabok vágási sorrendben fekszenek a gép kimenetén, és egy szálban kerülnek kitolásra a kitolóasztalra, ahonnan aztán könnyen leemelhetők. A kezelőnek nagyon keveset kell csak mozognia a lerakodáshoz, amit elvégezhet például azalatt, amíg a gép a következő munkadarabot munkálja meg.

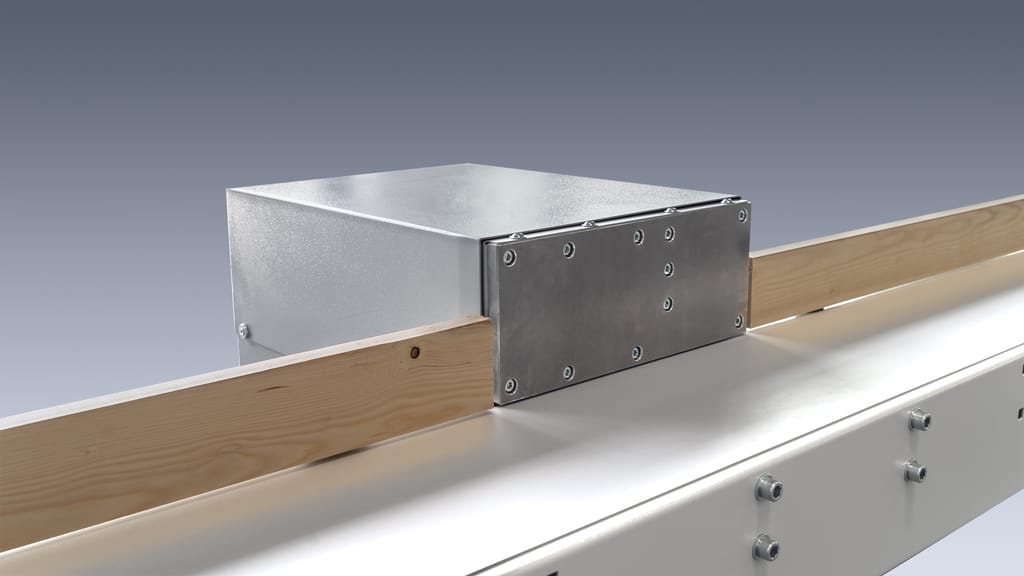

Szortírozás a kimenetnél
Az automata szortírozás jelentős időmegtakarítást jelent a teljes folyamat szempontjából, mivel nincs szükség az egyes munkadarabok kézi szétválogatására. Minden modell felszerelhető szortírozóval. Az egyedileg vezérelhető kitolók segítségével a munkadarabok a minőség és/vagy a vevői igények szerint a megfelelő állomáson egyszerűen kitolhatóak.
Jelölés
A munkadarabok teljesen automatikus jelölése a megmunkálás során

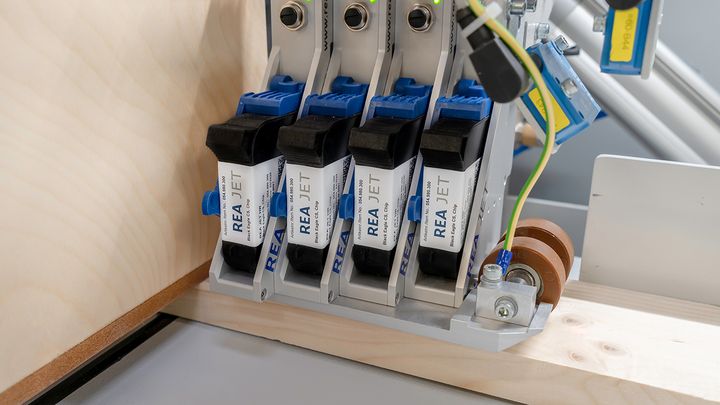

Az alkatrészek egyértelmű beazonosítására tintasugaras nyomtató vagy címkenyomtató használható. A tintasugaras nyomtató teljesen automatikusan nyomtatja az anyagra a kívánt adatokat, például a hosszúságot, a minőségi osztályt vagy a megrendelésszámot. A munkadarabot ennek során felülről, oldalról vagy akár szemből is meg lehet jelölni, a teljesítmény csökkenése nélkül.
A címkenyomtatóval a címkék teljesen automatikusan hozhatók létre és helyezhetők fel, és az egyedi cimkedesign sem jelent problémát. A nyomtató teljesen integrálva van az OptiCut S 90 vezérlőrendszerbe. Az egyes darabok a vonalkód beolvasásával automatikusan beazonosíthatók, így a folyamat során más gépek is felismerik az adott munkadarabot.

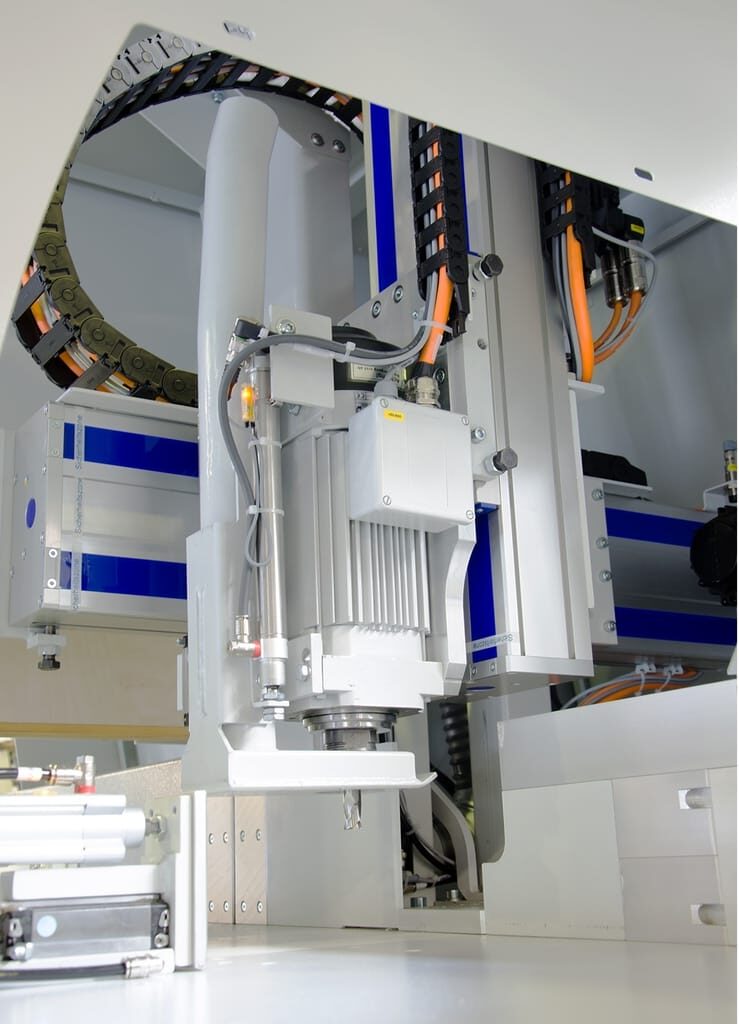

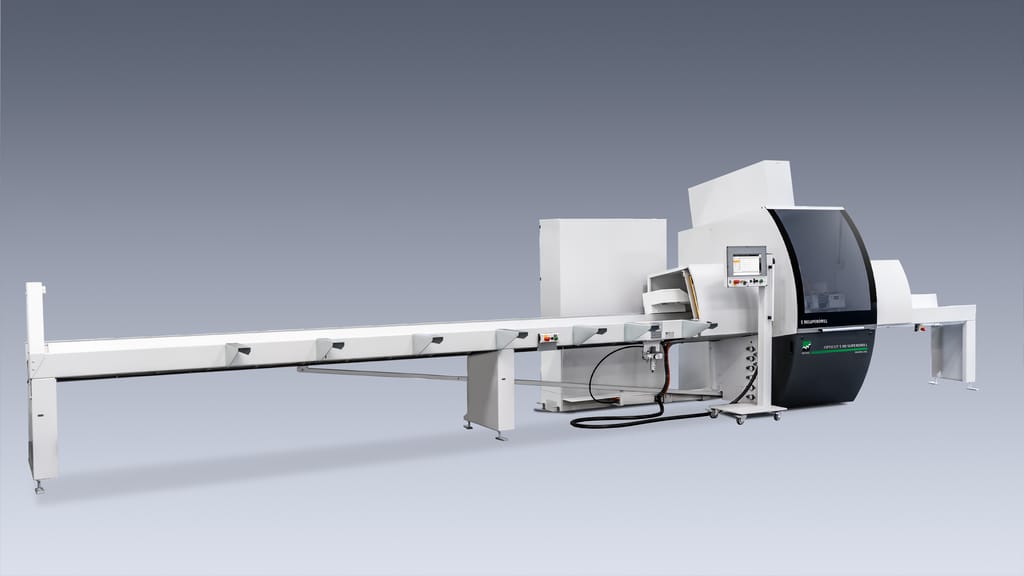

Superdrill fúró- és maróegység
Kifejezetten átmenő és zsákfuratokhoz, valamint keresztirányú és hosszirányú maráshoz.
Az OptiCut S 90 a Superdrill fúró- és maróaggregáttal való kombinálhatósága miatt is kiemelkedő. Az S 90-es sorozat aggregátját elsősorban a csomagolóiparban, a faiparban és – nagy, akár +/- 0,1 mm-es pontosságának köszönhetően – egyre gyakrabban a műanyagiparban is használják.
A gépben a fúró- és maróegység a fűrészegység előtt helyezkedik el. Az egység pozicionálása szervovezérléssel történik a munkadarab szélességében (Y-tengely) és magasságában (Z-tengely). A munkadarab hosszanti irányában (X-tengely) a szállítás a tolómű segítségével történik. Opcionálisan egy további tengelyt is hozzá lehet adni a munkadarab hossztengelyében történő megmunkáláshoz. A megmunkáláshoz a munkadarabot két, oldalirányban elhelyezett nyomószerkezet rögzíti.
A megmunkálás minőségének további javítása érdekében HSK 63 F típusú szorítótokmányt szerelünk be. Ez lehetővé teszi a szerszámok gyors és pontos megfogását, ami minimális beállítási időt eredményez, és biztosítja a szerszámok tökéletes rögzítését.
Az egység automatikus szerszámváltóval is felszerelhető. Ez az opció lehetővé teszi a munkadarabok időtakarékos megmunkálását akár 3 különböző szerszámmal is, és nagy rugalmasságot biztosít a megmunkálási lépések megváltoztatása terén.
ALAPFELSZERELTSÉG
- Fűrészmotor teljesítménye: 7,5 kW
- Tolómű motor teljesítménye: 2.5 kW
- Fűrészlap átmérő: 500 mm, 30mm-es furattal

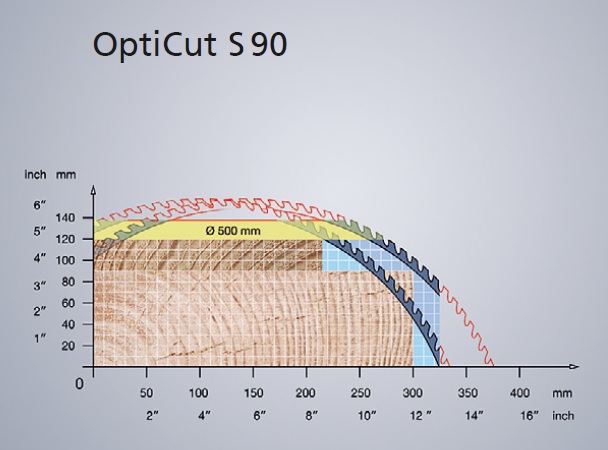

- Keresztvágás mérettartomány (szélesség x magasság):
min. 20 mm x 10 mm
max. 360 mm x 25 mm ↔ 300 mm x 100 mm - Munkadarab maximális tömege: 150kg
- Munkaasztal magassága: 900 mm
- Leszorító védőburkolat rövidített mozgatása
- Megvezetés felé lejtett asztal 10°-os lejtéssel
- Tolómű fix tolólappal
- A tolómű előtoló sebessége: 60m/perc
- A tolómű visszahúzó sebessége: 60m/perc
- Teljesítményigény: kb. 14-18kW
- Tömeg: kb. 1650 kg
- Levegőigény: kb. 225 Nl/perc
- Üzemi nyomás: min. 6-8 bar
- Elszívási sebesség: kb. 30 m/s
- Elszívási térfogat: kb. 1300 m3/h
- Elszívási átmérő: 125 mm
- Asztal a kimeneti oldalon: 2.9m
- Zajszint üresjáratban: kb 85db
- OptiCom vezérlés 10,1″
VÁLASZTHATÓ OPCIÓK
- Fűrészmotor teljesítménye: 13,5 kW
- Erősebb motor a tolóműhöz
- Asztal 2,5 m / 4,5 m / 6,6 m
- Keresztvágás mérettartomány (szélesség x magasság):
min. 20 mm x 10 mm
max. 300 mm x 60 mm ↔ 220 mm x 120 mm - Láncos keresztadagoló 4 / 5 / 6 soros
- Sima bemeneti asztal kényes anyagokhoz, rozsdamentes kivitelben is
- Vékony vagy extra vékony deszkák feldolgozását segítő csomagok
- Kötegek igazítását segítő ütközőlap
- Kiegészítő indítógomb
- Tolómű lehajtható tolólappal
- Választható adagolási irány
- Lézeres fotocella a bemeneti oldalon, lézeres fotocella a tolóműben
- Hibakiejtés és optimalizálás

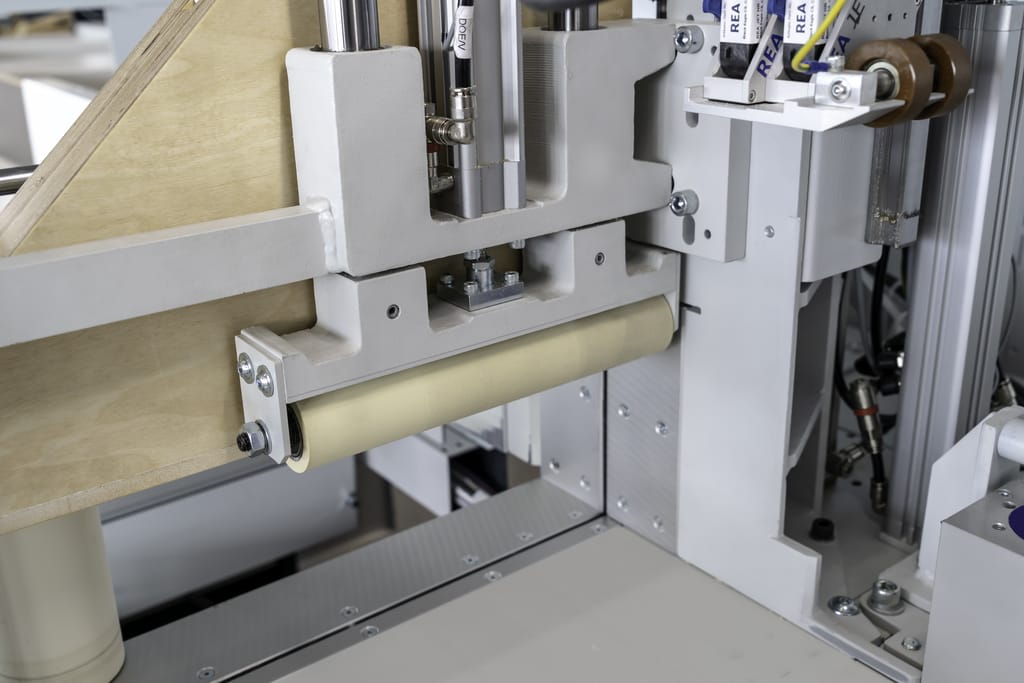

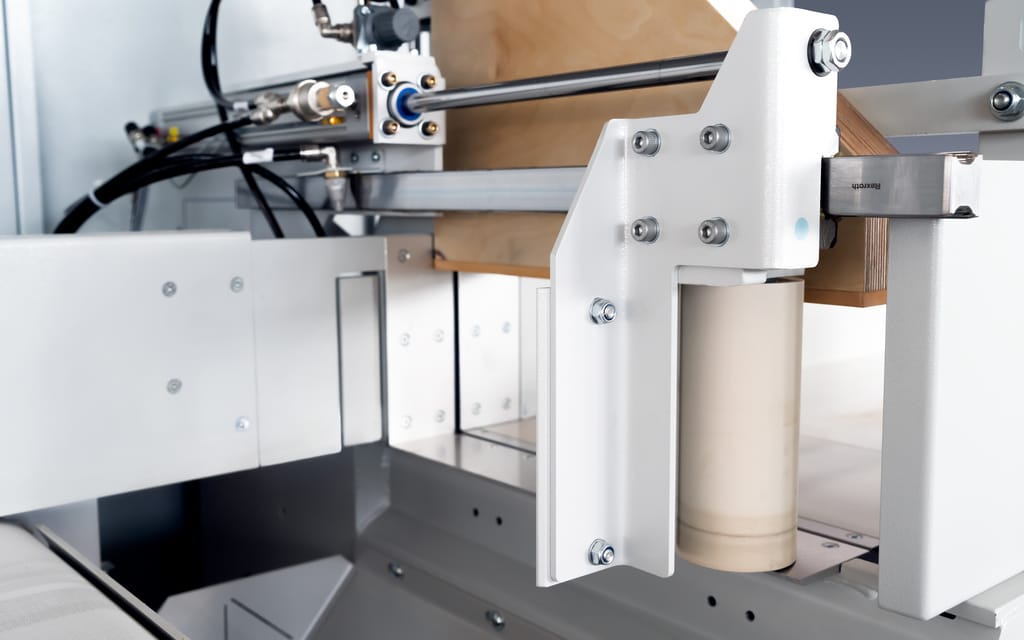

- Oldalsó terelőlap, nyomógörgők, nyomópapucsok
- Címkenyomtató, tintasugaras nyomtató, patronos nyomtató
- Hibakiejtés és optimalizálás
- Servo Sägehub
- Automata szélességmérő, automata vastagságmérő
- Kimeneti kijelző 18,5″
- Asztal az elszedési oldalhoz 2,4 m
- Kereszttoló a munkadarabok kitolásához
- Munkadarabok szortírozása és lebillentése

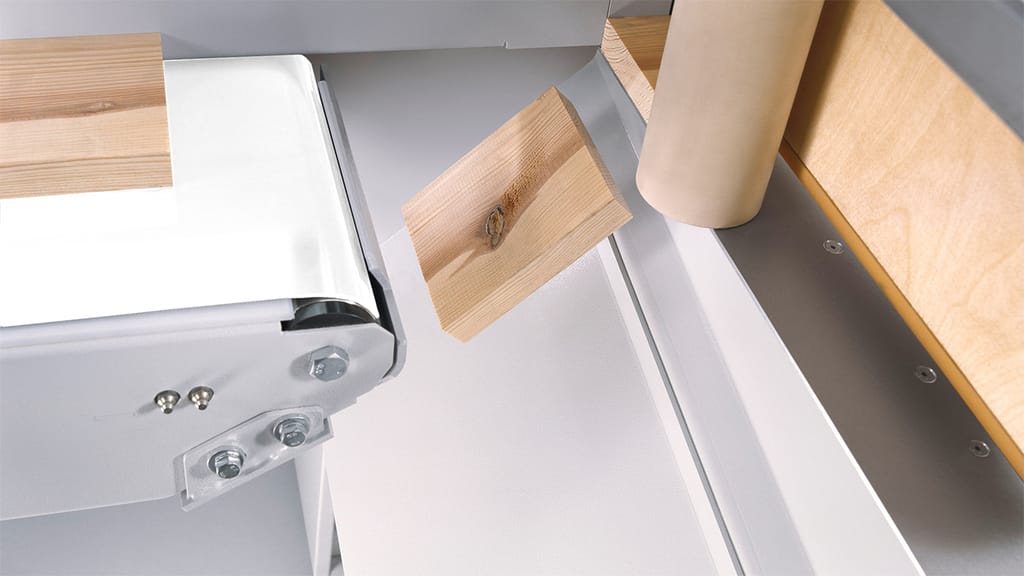

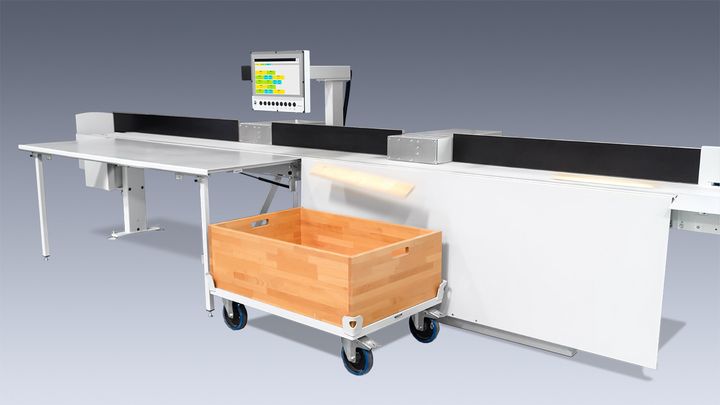

- Csapóajtó, kürtő, szállítószalag a fahulladéknak

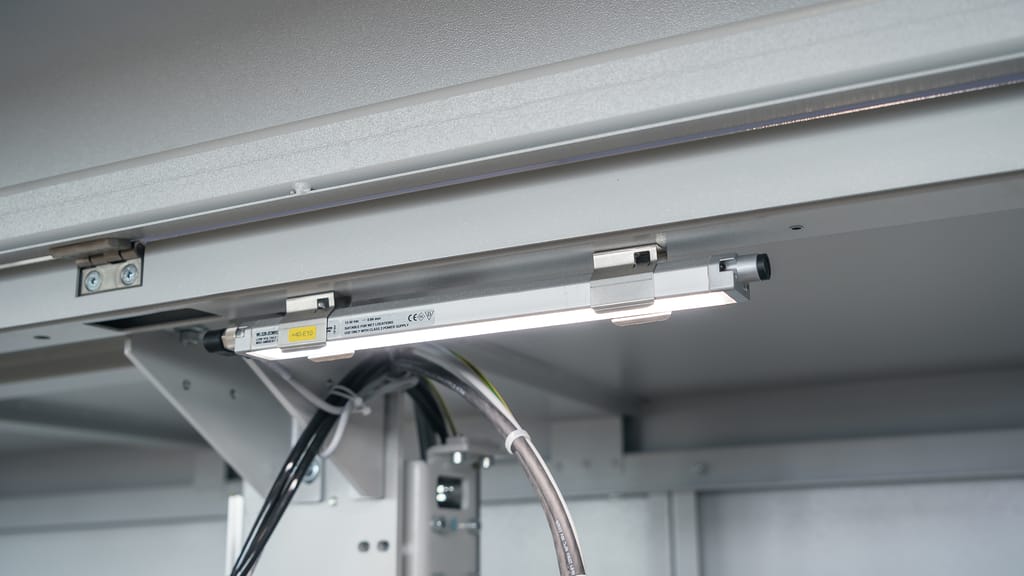

- Led világítás a védőburkolaton
- OptiCom vezérlés 15,6″/18,5″
